Применение:
Телекоммуникации: Эти шкафы часто используются на телекоммуникационных объектах для обеспечения питанием базовых станций и другого оборудования.в то время как выпрямитель преобразует переменное питание в постоянное питание, который обычно требуется для телекоммуникационного оборудования.
Системы возобновляемой энергии: В солнечных или ветровых энергетических установках настраиваемые шкафы могут вмещать PDU и выпрямители для управления генерируемой и распределяемой энергией в батареи или сеть.
Удаленные объекты: Для удаленных мест, где электроснабжение ограничено или ненадежно, эти шкафы обеспечивают стабильный и эффективный способ управления потребностями в электроэнергии для оборудования, такого как камеры видеонаблюдения,системы экологического мониторинга, и дистанционные датчики.
Центры обработки данных: Внешние центры обработки данных или краевые вычислительные установки могут использовать эти решения для обеспечения последовательной подачи и резервного копирования энергии, управления рассеиванием тепла и экологическими проблемами.
Промышленное применение: В таких отраслях промышленности, как нефтегазовая промышленность, горнодобывающая промышленность и строительство, эти шкафы могут использоваться для распределения энергии и защиты чувствительного оборудования от стихийных бедствий.
Проекты инфраструктуры: Они могут быть использованы в инфраструктурных проектах, таких как системы управления движением или приложения для умных городов, чтобы обеспечить непрерывное питание датчиков, осветительных приборов и устройств связи.
Военное применение: Настраиваемые шкафы также используются в военных условиях для питания коммуникационного оборудования и командных центров в полевых операциях.
| Внешний телекоммуникационный кабинетСписок параметров продукта |
| Число |
Наименование/Описание |
Спецификация/модель |
Параметр |
| 1 |

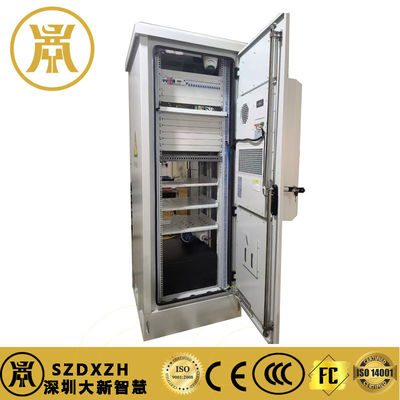

Внешний интегрированный
шкаф питания |
900*900*2150 |
A. Размеры шкафа:W×DxH900*900*2150mm;Внутренние размеры:W×DxH800*800*1800mm
B. Состав шкафа: корпус шкафа + дверь шкафа + основание + верхняя крышка + стойка + панель батарейного слоя + замок шкафа
C. Тип шкафа: 1 корпус, 1 отделение, входная дверь, установка на полу
D. Материал шкафов:1.5 мм оцинкованный лист;
E. Теплоизоляционные характеристики:теплопроводность < 0,472 W/ ((m2.k);
F. Верхняя стойка для оборудования: 19 дюймовая стойка, 22U, 3 пары опорных стержней, 1 подставка; нижние две стойки для аккумуляторов вмещают до 2 комплектов 48200AH свинцово-кислотных аккумуляторов;
G. Основа шкафа: высота 100 мм,2толщиной 0,0 мм;
H. Способ ввода:нижняя часть входного и нижней части выхода с диаметром 50*4;
I. Противоугонная конструкция: встроенные двери, встроенные звенья, точечные противоугонные замки;
J. Уровень защиты IP:IP65;
K. Цвет:RAL7035, профессиональное наружное порошковое покрытие;
L. Серийное печать шкафа с надписью "Опасность от электричества";
M. Включая медный заземляющий прут, светодиодный фонарь, магнитный переключатель двери и охлаждающий вентилятор (необязательно) |
| 2 |
Встроенный переключатель
питание 200А |
ET-PS48200Z-6U |
Стандартный 19 дюймов, встроенная встраиваемая рама 3U высотой; вход AC 220V, выход DC 48V;
с 330A модулями выпрямителя и 1 модулем мониторинга и управления;мощный аккумулятор
управление сборами; |
Вход переменного тока: воздушный переключатель DZ47-63/2P C6363A/2P*1;
Трехфазный генератор молнии класса C 20-40KA;
Выход связи: воздушный переключатель DZ47-63/2 C3232A/2P*1;
Терминал заземления*1; молниезащитник класса C постоянного тока 20-40KA1P*1;
Выход постоянного тока:
Первичное отключение: DZ47-63/1 C6363A/1P*3, вторичное отключение: DZ47-63/1 C6363A/1P*3;
Выключатель без заряда аккумулятора: DZ47-125/1125A/1P*2. |
| 3 |
Отдел распределения
(необязательно/настраивается) |
3U |
19-дюймовая высокая 3U встроенная встраиваемая рама,
Вход AC380V, 63A/4P×2 ((Вход AC, вход масляного двигателя + механическая блокировка пластинки), трехфазный молниезадерживатель класса B × 1,63A / 3P × 1,
32A/1P×2,16A/1P×2,10A/1P×1,6A/1P×1,
три отверстия подъемной розетки × 1,
земля
Ряд х1, нуль ряд х1. |
| 4 |
Литийная батарея/свинцовый
кислотный аккумулятор (необязательно) |
3u 100AH |
48В 100Ач |
| 5 |
ФСУ |
iU |
8 серийных портов RS485, 8 входов DI, 4 выходов DO с сухим контактом, 1 обнаружение состояния питания сети
ввод,1 ввод для обнаружения погружения в воду,1 встроенный датчик вибрации,1 интерфейс USB,1 RJ45 IP
Порт 1, порты отладки консоли, порты молнии и защиты от перенапряжений.
Программное обеспечение поставляется с интерфейсом веб-управления, который позволяет настроить
сборщик через веб-браузер, а также просмотр собранных данных в режиме реального времени, сигнализация,
и управления.Можно также запросить исторические данные и сигналы тревоги;поддержка централизованного мониторинга
через SNMP или B интерфейс доступа к системе мониторинга заднего этапа. |
| 6 |
Камера |
2 миллиона инфракрасных
полушария |
|
| 7 |
УВС |
3 кВА |
|
| 8 |
Коммуникационный воздух |
1500 Вт |
220В переменного тока |
Вход кабеля
Входные точки кабелей расположены за шкафчиком, 6 верхних и 4 нижних и легко обновляются.
Защита при заземлении
В шкаф включается заземляющая медная стержня с антикоррозионным покрытием.
Металлическая часть шкафа должна быть соединена между собой и соединена с заземляющей стойкой. Сопротивление соединения между любыми двумя точками ниже 0,1Ω.
Защитное заземление другого оборудования внутри шкафа должно быть подключено к заземляющей стойке.
