Внутренняя и наружная настенные силовые установки серии UPS состоят из одного модуля питания серии E, предназначенного для связи, или одного модуля питания серии N, предназначенного для связи, предназначенного для инвертора.с выходной мощностью 500VA ~ 3000VA необязательноСистема может быть установлена на стене в помещении или на открытом воздухе и образует бесперебойную систему питания с батареей.
■ С функцией беспилотного управления он более подходит для мест с небольшим количеством охранников, таких как базовые станции и горные вершины
Он оснащен системой зарядки и управления высоким током и может адаптироваться к управлению литий-железофосфатными батареями или обычными свинцово-кислотными батареями.
Полностью внедряя технологию цифрового управления DSP, продукт более стабилен и качество превосходит
■ Рабочий диапазон входного напряжения переменного тока: 172-268Vac
Принимая активную коррекцию коэффициента мощности, коэффициент мощности может достигать до 0.98
Защита от перенапряжения и перенапряжения при входе постоянного тока
Фактор мощности нагрузки равен 0.8, с большей грузоподъемностью
Система работает в широком диапазоне температур от -15 °C до +55 °C
■ Широкий диапазон частот входного напряжения, способный нормально работать даже в отдаленных районах с чрезвычайно суровой энергетикой, сокращая время разряда батареи и улучшая срок службы батареи
Двойная трансформация режима работы онлайн, нулевой переключения, эффективно обеспечивает безопасность и надежность работы нагрузки
■ Комплексная функция дистанционного мониторинга, обеспечивающая стандартный интерфейс RS232, интерфейс RS485 и опциональную карту мониторинга сети, также можно выбрать сухие контакты,
Уровень защиты: IP54 для наружного использования и IP20 для внутреннего использования
Технические параметры наружного телекоммуникационного шкафа с подвеской на столбе:
| Модель |
AAM500-12В |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Пропускная способность таблички |
500 ВА/400 Вт |
1 кВА/800 Вт |
2 КВА/1,6 КВт |
3 кВА/2,4 кВт |
| Вход переменного тока |
Номинальное напряжение 220VAC, входная гармония 3% |
| Вход постоянного тока |
Нагрузка 12 В |
Нагрузка 24 В |
Нагрузка 24 В |
Нагрузка 48 В |
Нагрузка 48 В |
Нагрузка 48 В |
| Выход переменного тока |
Выходной напряжение инвертора переменного тока 220 В; |
| Переменные динамического напряжения: 5%; |
| Время восстановления динамического транзита: 60 миль; |
| THD:3% ((линейная нагрузка); THD:8% ((нелинейная нагрузка); |
| Мощность перегрузки: 130% непрерывно не менее 20 секунд; |
| Пиковый коэффициент выходного тока:31; |
| Время переключения на постоянное и переменное: 0 мс; |
| Время переключения на обходный переключатель: 4 мс |
| Поток зарядки |
5-7А |
| Защитная функция |
Защита от перенапряжения при входе постоянного тока, защита от перенапряжения при выходе, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения при температуре, защита от короткого тока |
| Режим работы |
Передняя работа передняя проводка |
Фронтальная работа с последующей проводкой |
Экологический параметр шкафа
| Параметры окружающей среды |
Экологические условия использования |
Транспортные условия окружающей среды |
Условия окружающей среды хранения |
Соответствует |
Примечания |
| тип |
параметр |
единица |
Соответствующие стандарты |
| Погода |
внешняя температура |
низкая температура |
°C |
-40 |
-40 |
- 25 |
YD/T1058-2000中 |
"-40°C можно запустить на полную нагрузку, |
| высокая температура |
°C |
45 |
70 |
55 |
4.1.1 и 4.1.2 |
"+55~+65°Линейный дерейтинг20%. |
| изменение температуры |
°C/мин |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| влажность |
относительная влажность |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 中4.1.3 |
Требования к краткосрочным испытаниям: 0-95%, максимальное значение 95%, неконденсирующее |
| |
давление воздуха |
низкое давление |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 中4.1.4 |
Применяется только для модулей |
| |
высокое атмосферное давление |
Kpa |
106 |
106 |
106 |
|
| высота |
m |
≤ 4000 |
Когда высота превышает 2000 м, на каждое увеличение на 100 м температура снижается на 0,5 °C |
Электрические характеристики
| 1 Характеристики ввода |
| |
| Серийный номер |
проект |
техническое требование |
единица |
Примечания |
| 1.1 |
Входное напряжение |
90 ‰ 300 |
Вакуум |
176-300Vac полная нагрузка выход, 90-175Vac сниженная нагрузка выход |
| 1.2 |
Максимальный входный ток |
57 |
А. |
|
| 1.3 |
Входное номинальное напряжение |
220 |
Вакуум |
Фазное напряжение |
| 1.4 |
Частота входного напряжения |
47 ¢ 63 ((Типичное значение 50/60) |
Гц |
|
| 1.5 |
Фактор входной мощности |
≥ 0.99 |
|
Рабочее состояние с полной нагрузкой |
| |
| |
| 2 характеристика выхода |
| |
| Серийный номер |
проект |
техническое требование |
Единица |
Примечания |
| 2.1 |
Выходное номинальное напряжение |
- 54 года |
Vdc |
IN220Vac |
| 2.2 |
Диапазон выходного напряжения |
-42 ¢ -58 |
Vdc |
Регулируемая посредством мониторинга (состояние испытания: отсутствие нагрузки) |
| 2.3 |
Номинальный выходный ток |
150 |
А. |
|
| 2.4 |
Номинальная мощность выхода |
8.7 |
KW |
|
| 2.5 |
Выходная волна и шум |
≤ 200 |
mVp-p |
Пропускная способность осциллоскопа должна быть 20 МГц. |
| Зонд параллелен конденсатору 10u+104 |
| 2.6 |
Задержка запуска выхода |
3 ¢8 |
S |
IN 220Vac, |
| 2.7 |
Точность стабилизации напряжения |
≤ ± 1% |
|
|
| 2.8 |
Индекс шума |
Перегрузка широкополосным доступом |
≤ 100 |
mV |
3.4 ≈ 150 кГц |
| Звуковольт |
≤ 30 |
mV |
150-30 МГц |
| Вес телефонного баланса |
≤ 2 |
mV |
|
| шумное напряжение |
| 2.9 |
динамика |
амплитуда превышения |
△V: ≤ 5 |
% Vo |
25% 50% 25% |
| в ответ на |
время восстановления |
△t: ≤ 500 |
μS |
Изменение нагрузки на 50% ∼75% ∼50% |
| 2.1 |
Неравномерное распределение тока |
≤ 5% |
|
Модуль параллельный с номинальной мощностью 50% -100% |
| (Функциональные модули могут работать параллельно) |
| 2.11 |
коэффициент температуры |
±0.02 |
%/°C |
|
| 2.12 |
эффективность выпуска |
≥ 95% |
|
220Вац/номинальная нагрузка (типичное значение), высокоэффективный модуль |
| ≥92% |
|
220 Ват/номинальная нагрузка (типичное значение), универсальный модуль |
| ≥ 87% |
|
110VAC/номинальная нагрузка |

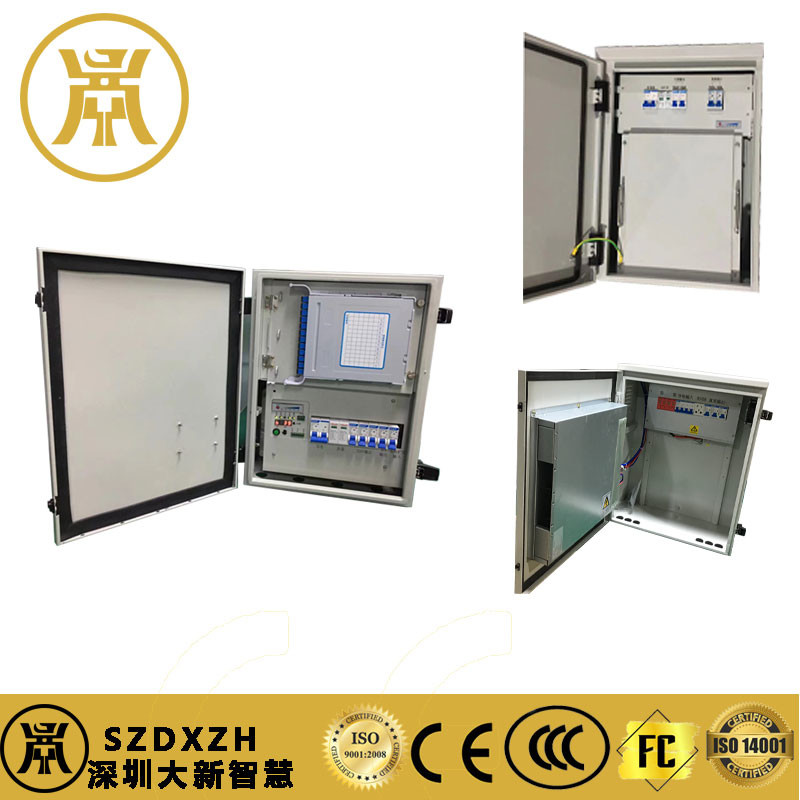

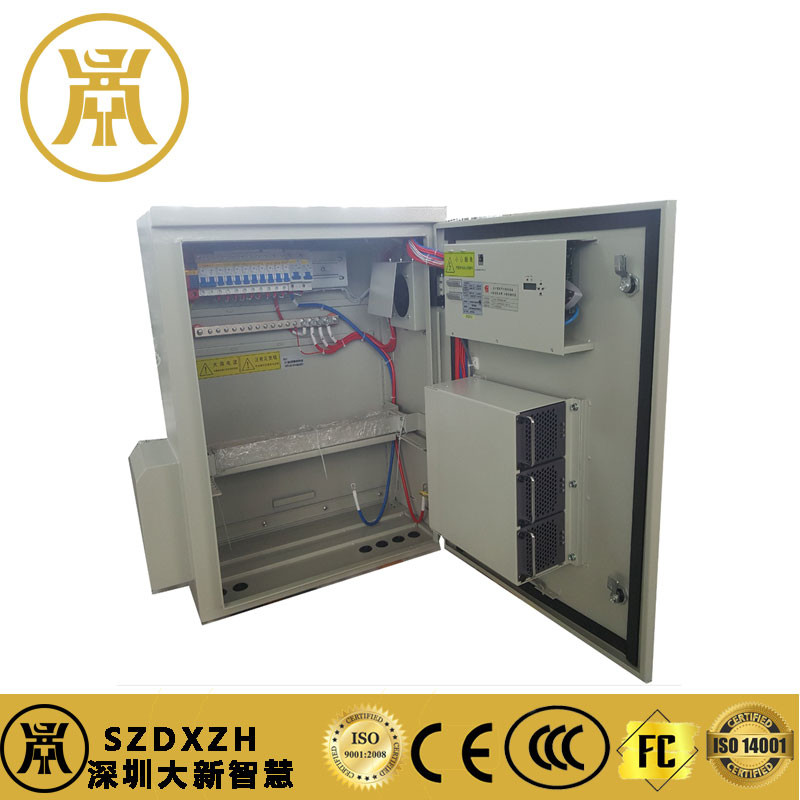

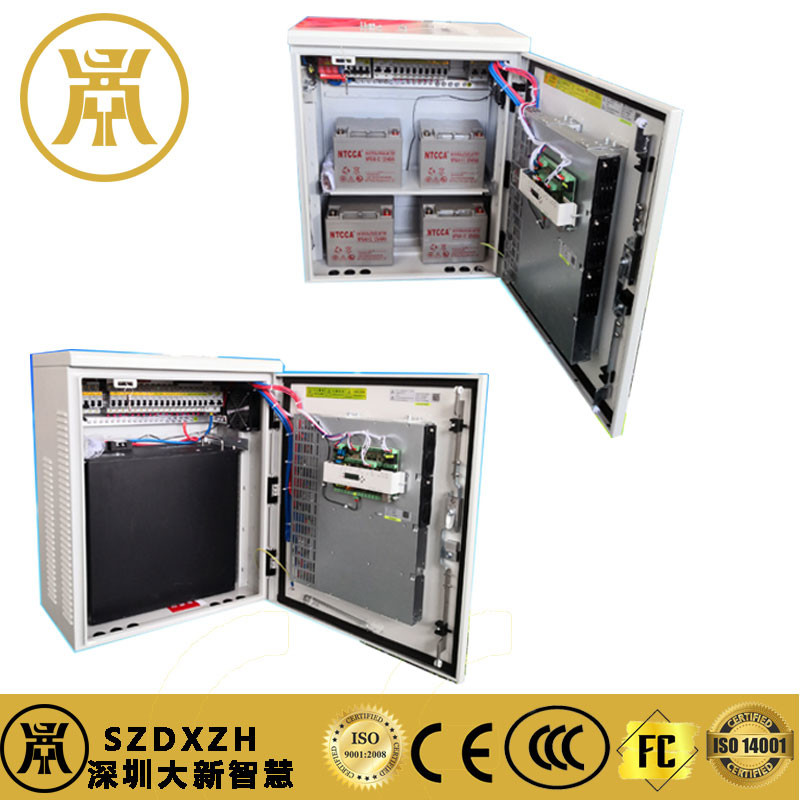

Продукт настоящие фотографии и наша фабрика:
