2 кВт 5G источник питания базовой станции
Технические спецификации
1. Основные технические показатели оборудования
1.1 условия окружающей среды
Операционная температура: -40°C~55°C; ,
Температура хранения: -40°C ~ 65°C.
Относительная рабочая влажность: ≤ 90% ((при 40±2°C).
Относительная влажность хранилища: ≤95% ((при 40±2°C).
1.2 Вибрации
Выдерживает синусовые волны с частотой (10~55) Гц и амплитудой 0,35 мм.
1.3 Сейсмическое укрепление
Сейсмическое укрепление системы отвечает требованиям Кодекса YD 5096-2016 по сейсмическим характеристикам оборудования связи
1.4 Внешний вид, структура
1.4.1 Форма.
Размеры: 300 мм (W) * 400 мм (D) * 68 мм (H)

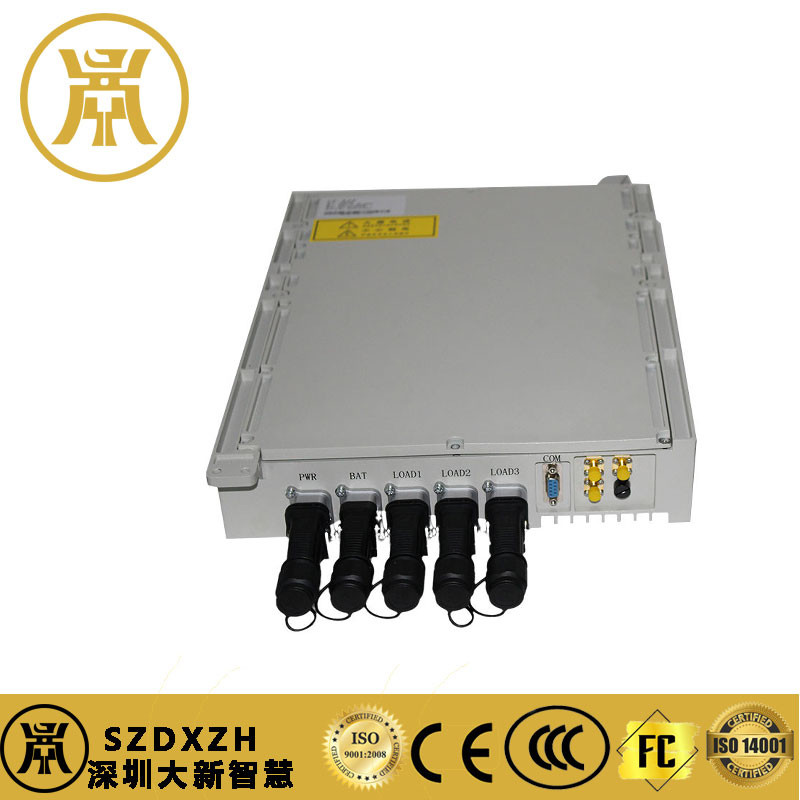

1.4.2 Интерфейсы ввода и вывода
Слева направо: Ввод переменного тока, соединитель батареи, постоянная нагрузка 3, постоянная нагрузка 2, постоянная нагрузка 1, контактный порт, соединитель антенны и вентиляционный клапан
1.4.3 Схематические схемы индикаторных светильников
Слева направо: зеленый (проходящий свет), желтый (предупреждающий свет), красный (световой сигнал об отказе)
1.4.4 Схематическая схема способа установки.
Установка скважины и плоской установки 80 мм * 80 мм
Флаг установлен 80 мм * 80 мм

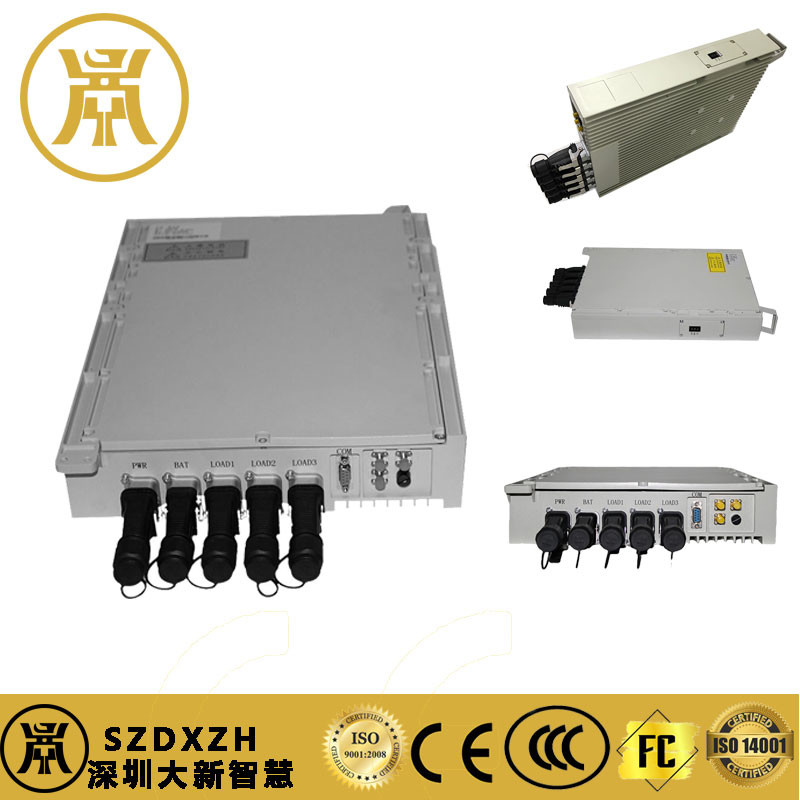

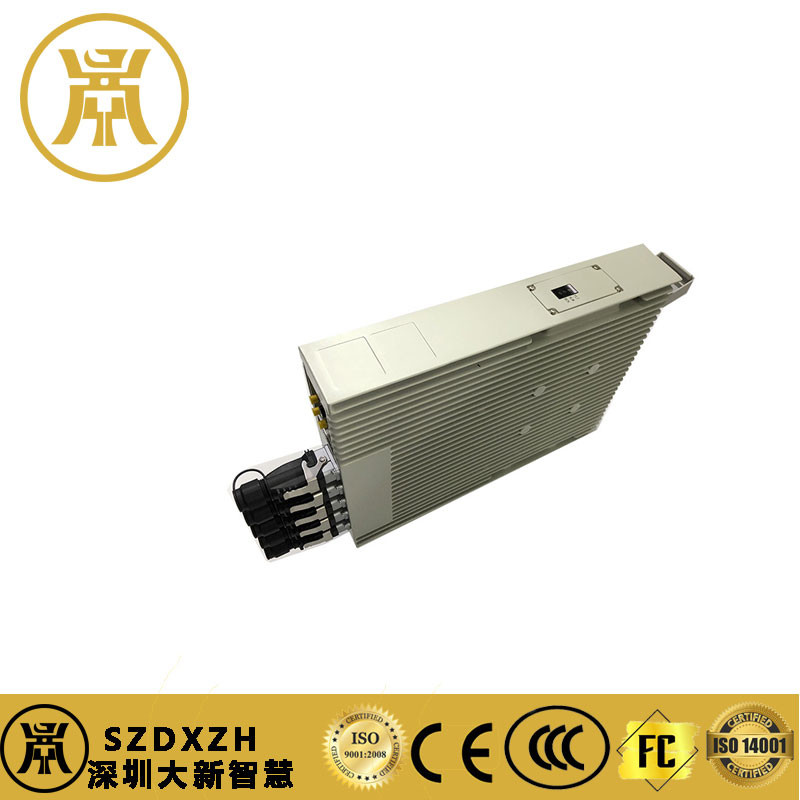

1.4.5 Общее влияние внешнего вида продукта
1.5 Технические требования к источнику питания
5.1 Электрические характеристики
5.1.1 Диапазон входного напряжения
AC 220V, номинальное напряжение 220V, диапазон входного напряжения: 176V ~ 264V;
При входе переменного тока 100Vac~175Vac, перевод на выход 1000W
Номинальное значение DC 240V/336V, номинальное напряжение 378V, диапазон входного напряжения: 260 ~ 400V (192V ~ 280V).
При входе постоянного тока 140Vdc~240Vdc, перевод на выход 1000W
5.1.2 Требования к входной мощности переменной
1) Номинальная частота
Номинальная частота 50 Гц.
2) Диапазон колебаний частоты переменного тока
Диапазон колебаний частоты ввода составляет 50 Hz ± 2,5 Hz.
5.1.3 Фактор входной мощности
Входной коэффициент мощности системы при различных коэффициентах нагрузки удовлетворяет требованиям таблицы 1.
Таблица фактора входной мощности Таблица 1
Фактор входной мощности при различных нагрузках Требования
При 100% коэффициенте нагрузки > 0.99
При 50% коэффициенте нагрузки > 0.98
При 20% коэффициенте нагрузки > 0.94
5.1.4 Скорость искажения волновой формы входной напряженности
Уровень искажения волновой формы входной напряженности не превышает 5%.
5.1.5 Общее гармоническое искажение входного тока
Гармоники входного тока системы при различных коэффициентах нагрузки соответствуют требованиям таблицы 2.
Входное течение общего гармонического искажения Таблица Таблица 2
Общее гармоническое искажение входного тока при различных нагрузках Требования
При 100% коэффициенте нагрузки ≤ 5%
При коэффициенте нагрузки 50% ≤ 8%
При коэффициенте нагрузки 20% ≤ 10%
5.1.6 Потери при отсутствии нагрузки при входе
Никакая потеря нагрузки оборудования не составляет менее 1% (20 Вт) от номинальной мощности.
5.1.7 значение диапазона настройки выходного напряжения,
Номинальное значение - 48 В, диапазон выходного напряжения - 43 В - 57 В, а точность стабилизации напряжения - ± 0,5%.
5.1.8 эффективность
Номинальное значение выхода - 48 В. Эффективность соответствует требованиям таблицы 3.
Номинальные значения выхода - 48 В эффективность Таблица 3
коэффициент нагрузки Эффективность
100% нагрузки ≥95,5%
50% нагрузки ≥96%
Нагрузка 20% ≥ 93,5%
