Стенно установленный наружный коммуникационный шкаф

1 комплект
MOQ
Подлежит обсуждению
цена
Стенно установленный наружный коммуникационный шкаф
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: Шкаф для наружной связи
Полка батареи: 19-дюймовый монтаж
Сертификаты: CE
Выходное напряжение: Dc 48v
Тип замка: Круглый замок
Стеллаж: Шкаф 19 дюймов
Застежка: Скрытый встроенный шарнир
Размер: Настраиваемый
Функция: Кабинет питания для телекоммуникационной базы
Система охлаждения: ФАН
Выделить:

Стенный наружный коммуникационный шкаф

,

Внешний коммуникационный шкаф на заказ

,

Распределительный блок CE
Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Daxin
Сертификация: ISO9001,CE,3C,FCC,TLC,IP55
Номер модели: DX48150
Оплата и доставка Условия
Упаковывая детали: WOODCASE
Время доставки: 20-40 дней
Условия оплаты: T/TD/A,Western Union,Paypal и т.д.
Поставка способности: 3000 штук в месяц
Характер продукции

Внешнее стенное питание Внешнее хранение энергии Коммуникация Электроснабжение/Внешнее стенное питание

Принципы энергосистемы

Вход системы направляется в вход модуля выпрямления через выключатель 63A/2P. Для защиты от молнии на входном конце используется параллельная защита от молнии на уровне AC C.

Модуль выпрямителя работает параллельно, и его выход постоянного тока соединен через шину для питания двух резервных батарей и постоянного тока.предоставление пользователям возможности управления включением/выключением для каждой нагрузки и защиты от перегрузки и короткого замыкания.

При нормальных условиях системы,различные параметры модуля выпрямления и распределительного блока контролируются модулем мониторинга и работают в соответствии с заранее определенными параметрами или командами пользователя;В случае отказа от питания, система переходит на питание от батареи.Когда напряжение батареи падает до точки отключения напряжения, модуль мониторинга управляет контакттором отключения питания для работы и отключения нагрузки; когда напряжение батареи падает до точки напряжения защиты батареи,Модуль мониторинга контролирует действие вторичного контактора отключения, отключая связь между энергосистемой и батареей, защищая батарею от чрезмерного разряда.При восстановлении питания внешней сети и возобновлении работы модуля выпрямленияМодуль мониторинга может обнаружить и контролировать рабочее состояние всей системы распределения электроэнергии.Пользовательские команды могут быть выпущены через клавиатуру на панели модуля мониторингаРабочее состояние и параметры системы могут быть отображены на LCD-экране модуля мониторинга, на локальном ПК-бакенде и на дистанционном центральном управляющем зале..Система может собирать различные переменные окружающей среды, включая дым, дверные магниты, погружение в воду, температуру и влажность, путем настройки соответствующих датчиков.

Общая структура

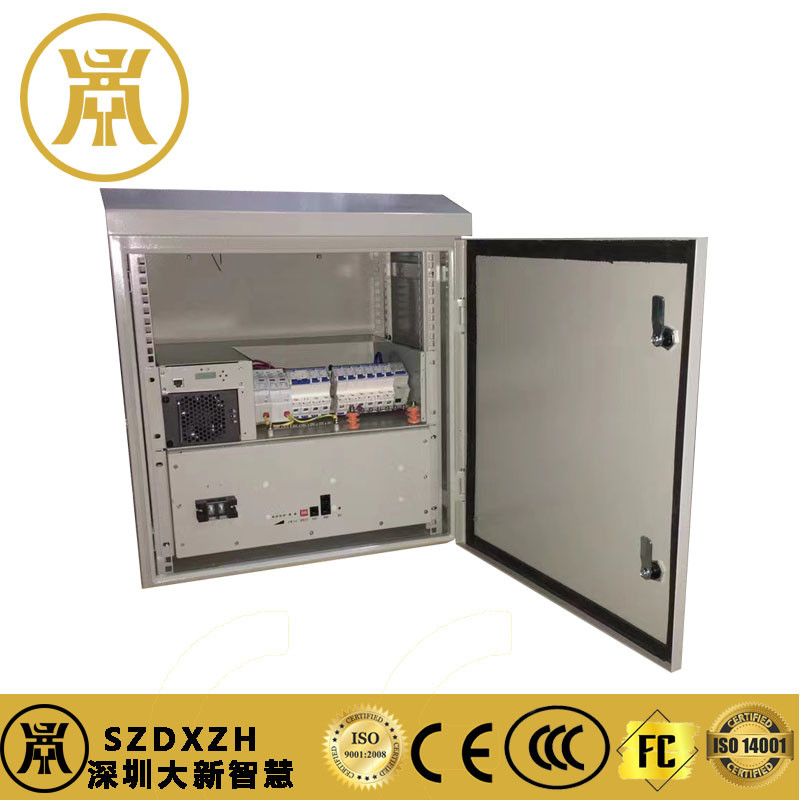

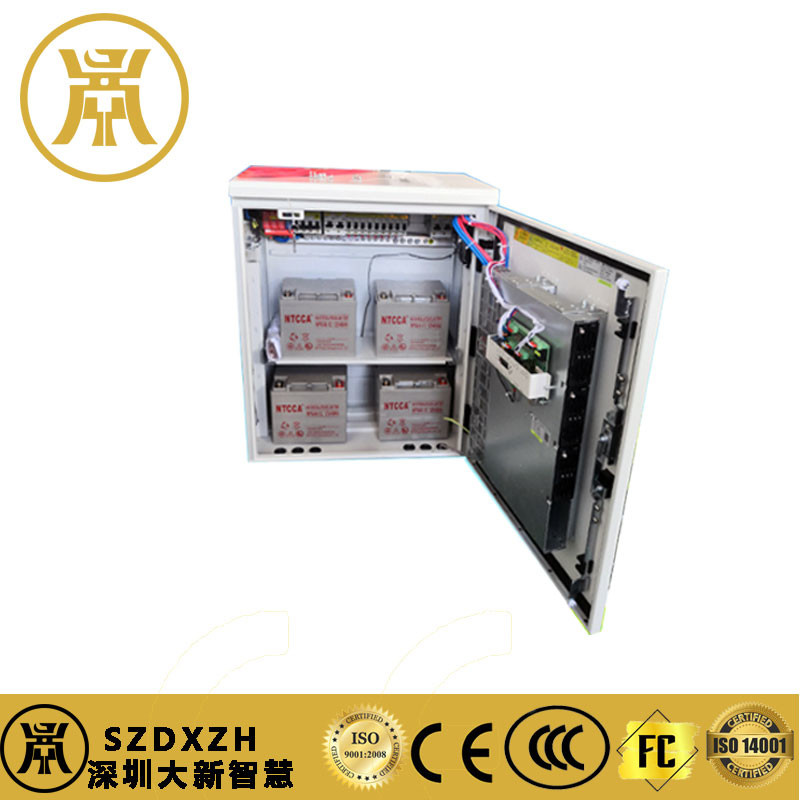

Система питания вставки в раму (высота * ширина * глубина) составляют 700 мм * 580 мм * 350 мм. Он состоит из распределительного блока переменного тока, блока мониторинга, модуля выпрямителя,и распределительный блок постоянного токаЛевые и правые воздуховоды, модуль с встроенным вентилятором для принудительного рассеивания тепла, IP55, встроенная система контроля температуры.Предоставить место для установки одного набора 50AH ферроэлектрических батарей или четырех 38AH свинцово-кислотных батарей.

Схема мониторинга: Мониторинг портов RS485 в северном и южном направлениях, сухие контакты и обнаружение аккумуляторных элементов (необязательно) все приводит к панели мониторинга

Способ работы и технического обслуживания: перед обслуживанием модуль выпрямителя может быть заменен на горячем.

компонент конфигурация Примечания
Распределительный блок переменного тока Сообщение о защите от молнии Степень C:20~40KA 　
Коммуникационный вход 63A/2P*2 Предельная способность к прерыванию ICU ≥6kA, способность к сегментированию короткого замыкания Ics ≥6kA
Интеллектуальный прибор (необязательно) DDS3366P-3Type однофазный трехсторонний счетчик электрической энергии Может обнаруживать напряжение переменного тока, ток, электрическую энергию, значения трехсторонних входных переключателей и т. д.
Модуль выпрямителя RM4850*3 　
Мониторинговое подразделение SM32 　
Распределительный блок постоянного тока Переключатель батареи 100A/1P*2 Предельная пропускная способность Icu ≥ 20kA и рабочая пропускная способность Ics ≥ 15kA при коротком замыкании
Выключить один раз. 63A/1P*1;32/1P*2;20/1P*2 　
Различные конфигурации пользователя являются необязательными
второе отключение 20A/1P*1;10A/1P*2; Предельная пропускная способность ICU ≥ 6 ka и пропускная способность ICS ≥ 6 ka
Защита от молнии постоянного тока
Степень C:10~20KA		 Конфигурация включает защитную пластинку от молнии
150AСистема питания, установленная на стене Размеры: 700H * 350D * 580W, включая систему контроля температуры 　

Состояние окружающей среды

Параметры окружающей среды
 Экологические условия использования Транспортные условия окружающей среды Условия окружающей среды хранения Соответствует Примечания
тип параметр единица Соответствующие стандарты
Погода внешняя температура низкая температура °C -40 -40 - 25 YD/T1058-2000中 "-40°C можно запустить на полную нагрузку,
высокая температура °C 45 70 55 4.1.1 и 4.1.2 "+55~+65°Линейный дерейтинг20%.
изменение температуры °C/мин / 1 / ETS300019-2-2T2.3 　
влажность относительная влажность % 5-90 90 ((40±2°C) / YD/T1058-2000 中4.1.3 Требования к краткосрочным испытаниям: 0-95%, максимальное значение 95%, неконденсирующее
　 давление воздуха низкое давление Kpa 86 70 70 YD/T1058-2000 中4.1.4 Применяется только для модулей
　 высокое атмосферное давление Kpa 106 106 106 　
высота m ≤ 4000 Когда высота превышает 2000 м, на каждое увеличение на 100 м температура снижается на 0,5 °C

Электрические характеристики

　
　
1 Характеристики ввода
　
Серийный номер проект техническое требование единица Примечания
1.1 Входное напряжение 90 ‰ 300 Вакуум 176-300Vac полная нагрузка выход, 90-175Vac сниженная нагрузка выход
1.2 Максимальный входный ток 57 А. 　
1.3 Входное номинальное напряжение 220 Вакуум Фазное напряжение
1.4 Частота входного напряжения 47 ¢ 63 ((Типичное значение 50/60) Гц 　
1.5 Фактор входной мощности ≥ 0.99 　 Рабочее состояние с полной нагрузкой
　
　
2 характеристика выхода
　
Серийный номер проект техническое требование Единица Примечания
2.1 Выходное номинальное напряжение - 54 года Vdc IN220Vac
2.2 Диапазон выходного напряжения -42 ¢ -58 Vdc Регулируемая посредством мониторинга (состояние испытания: отсутствие нагрузки)
2.3 Номинальный выходный ток 150 А. 　
2.4 Номинальная мощность выхода 8.7 KW 　
2.5 Выходная волна и шум ≤ 200 mVp-p Пропускная способность осциллоскопа должна быть 20 МГц.
Зонд параллелен конденсатору 10u+104
2.6 Задержка запуска выхода 3 ¢8 S IN 220Vac,
2.7 Точность стабилизации напряжения ≤ ± 1% 　 　
2.8 Индекс шума Перегрузка широкополосным доступом ≤ 100 mV 3.4 ≈ 150 кГц
Звуковольт ≤ 30 mV 150-30 МГц
Вес телефонного баланса ≤ 2 mV 　
шумное напряжение
2.9 динамика амплитуда превышения △V: ≤ 5 % Vo 25% 50% 25%
в ответ на время восстановления △t: ≤ 500 μS Изменение нагрузки на 50% ∼75% ∼50%
2.1 Неравномерное распределение тока ≤ 5% 　 Модуль параллельный с номинальной мощностью 50% -100%
(Функциональные модули могут работать параллельно)
2.11 коэффициент температуры ±0.02 %/°C 　
2.12 эффективность выпуска ≥ 95% 　 220Вац/номинальная нагрузка (типичное значение), высокоэффективный модуль
≥92% 　 220 Ват/номинальная нагрузка (типичное значение), универсальный модуль
≥ 87% 　 110VAC/номинальная нагрузка
　
　
3 Сигнализационные и защитные точки
　
Серийный номер проект техническое требование Единица Примечания
3.1 Ограничение на входную перенапряжение системы 298±5 VAC Автоматически восстанавливается, точка восстановления 290V±5V
3.2 Защита от входного перенапряжения модуля ≥ 300 VAC 　
3.3 Ограничение на низкое напряжение входа системы 80±5 VAC Автоматически восстанавливается, точка восстановления 136V±5V
3.4 Защита модуля от входной низкой напряженности ≤ 85 VAC 　
3.5 Сигнализация на входное перенапряжение 275 VAC Восстановить разницу на 10 В, значение по умолчанию
3.6 Сигнализация на входное низкое напряжение 175 VAC Восстановить разницу на 10 В, значение по умолчанию
3.7 Сигнализация выходной перенапряженности -58,0 В Vdc Разница восстановления 0,5 В, значение по умолчанию
3.8 Сигнализация выходной низкой напряженности -47,0 В Vdc Разница восстановления 0,5 В, значение по умолчанию
3.9 Защита от выходной перенапряжения 2 Vdc Невозможно восстановить автоматически
3.1 Одноразовая защита от отключения -46 Vdc 　
3.11 Вторичная защита от отключения - 43 года.2 Vdc 　
3.12 Аккумулятор включен автоматический 　 более 50 Vdc
Правила безопасности и характеристики ЭМК
Серийный номер
 проект Стандарт (или условия испытаний) Примечания
1 Противоэлектрические Ввод - выход 3000Вац/30мА/1мин, Никакой дуги, никаких сбоев (требование к системе)
прочность (Может выдерживать 50 Гц) Во время испытаний устройство защиты от молнии, модуль мониторинга и модуль выпрямителя должны быть удалены, а относительная влажность должна быть ≤ 90% при температуре окружающей среды 15-35 °C.
　 Ввод - Земля 1500 Vac/30mA/1min, 　
　 (Может выдерживать 50 Гц) 　
　 Ввод - Земля 500Вац/30мА/1мин, 　
2 изоляция Ввод - выход ≥10MΩ@500Vdc Во время испытания удалять устройство защиты от молнии, модуль мониторинга и модуль выпрямителя и проводить испытание при температуре окружающей среды 15-35 °C и относительной влажности ≤ 90%.
сопротивление Ввод - Земля ≥10MΩ@500Vdc
Ввод - Земля ≥10MΩ@500Vdc
3 Звуковой шум ≤ 55 дБ 　
4 Ток утечки Если текущее утечка одного модуля < 3,5 мА системы превышает это значение, оно будет помечено как "большой текущий утечка должна быть сначала заземлена" 　
5 Излучение из-за нарушений излучения КЛАСС А EN55022
Проведенное преследование КЛАСС А EN55022
Текущее гармоническое излучение КЛАСС А ((Модуль исправления) IEC61000-3-2
6 Иммунитет от электростатического разряда воздушный разряд 8 кВ, IEC61000-4-2
Контактный разряд 6 КВ,
Иммунитет от излучения электромагнитного поля Уровень 3 IEC61000-4-3
Групповой иммунитет от быстрых электрических импульсов Уровень 4 IEC61000-4-4
Иммунитет от перенапряжения Уровень 4 IEC61000-4-5
Проводящий иммунитет Уровень 3 IEC61000-4-6
Снижение напряжения, краткосрочное Выберите согласно стандартам IEC61000-4-29
Иммунитет от перерывов и буферизации
Колебания напряжения и мерцание PST: <1.00PST<0.65DC < 3%, IEC61000-3-3
DMX:<4%, d(t):<0.2S(модуль)
