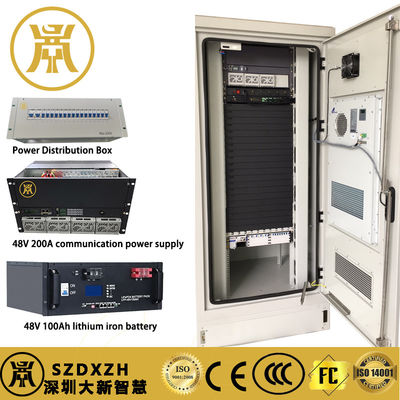

32U интегрированный кабинет питания с встроенным коммутатором питания и PDU
32U Интегрированный силовой шкаф
Случай использования: Содержит телекоммуникационное оборудование, такое как маршрутизаторы, коммутаторы и энергораспределительные установки
Преимущества:
Предоставляет безопасную и организованную среду для чувствительных телекоммуникационных устройств.
Защита IP65 обеспечивает устойчивость к пыли и воде, что делает его подходящим для наружных установок.
32U раковины вмещают несколько устройств в компактный след.
Резюме
32U Integrated Power Cabinet является высоко адаптивным решением для широкого спектра приложений, включая телекоммуникации, центры обработки данных, промышленную автоматизацию, возобновляемую энергетику и многое другое.Его прочный дизайн, высокий уровень защиты, и масштабируемое пространство стойки делают его идеальным выбором как для внутренних, так и для наружных установок, где надежность, безопасность и долговечность имеют решающее значение.
32U интегрированный силовой шкафПараметр
|
Параметр
|
Спецификация
|
|
Внешние размеры шкафа
|
Ширина: 750 × 750 × 1750 мм
|
|
Внутренние измерения
|
Ширина: 600 × 600 × 1400 мм
|
|
Состав кабинета министров
|
Корпус шкафа + дверь шкафа + основание + верхняя крышка + стойка + замок шкафа
|
|
Тип шкафа
|
1 блок 1 отделение, входная дверь, установка на полу
|
|
Материал шкафа
|
1.5 мм оцинкованный лист
|
|
Теплоизоляция
|
Теплопроводность < 0,472 W/ ((m2·K)
|
|
Шелф для оборудования
|
19-дюймовая стойка, H: 32U, 3 пары опорных балок, 1 лоток
|
|
База кабинета
|
Высота 100 мм, толщина 2,0 мм
|
|
Ввод кабеля
|
Нижний вход и нижний выход, φ50 × 4
|
|
Противоугонный дизайн
|
Встроенная дверь, встроенное соединение, точечный противоугонный замок
|
|
Уровень защиты
|
IP65
|
|
Цвет
|
RAL7035, профессиональное наружное порошковое покрытие
|
|
Логотип
|
Напечатанный с логотипом "Опасность электричества"
|
|
Дополнительные особенности
|
Заземляющий медный автобус, светодиодный свет, дверной магнитный выключатель, охлаждающий вентилятор (необязательно)
|
|
Интегрированный параметр техники силового шкафа
|
|
Положение
|
Наименование/Описание
|
Спецификации/модели
|
Параметр
|
|
1
|
Наружный интегрированный силовой шкаф
|
W750*D750*H1750 мм
|
А. Внешние размеры шкафа: W×DxH750*750*1750 мм; внутренние размеры: W×DxH6000*600*1400 мм
B. Состав шкафа: корпус шкафа + дверь шкафа + основание + верхняя крышка + стойка + замк шкафа
C. Тип шкафа: 1 блок 1 отделение, входная дверь, установка на полу
D. Материал шкафа: 1,5-миллиметровый оцинкованный лист;
E. Теплоизоляционные характеристики: теплопроводность < 0,472 W/m2.k;
F. Рафа: 19 дюймовая стойка,
H:32U 3 пары опорных стержней, 1 лоток;
G. Основа шкафа: высота 100 мм, толщина 2,0 мм;
H. Вход кабеля: снизу внутрь и снизу наружу φ50*4;
I. Противоугонная конструкция: встроенная дверь, встроенное соединение, точечный противоугонный замок;
J. Уровень защиты: IP65;
K. Цвет: RAL7035, профессиональное наружное порошковое покрытие;
L. на шкафу напечатан логотип "Опасность от электричества";
M. Содержит заземляющую медную шину, светодиодный свет, дверной магнитный выключатель, охлаждающий вентилятор (необязательно)
|
|
2
|
Встроенное переключающее питание 200A
|
ET-PS4890Z-6U
|
Стандартная 19-дюймовая встроенная рама высотой 3U; вход AC 380V, выход DC 48V; оснащен модулями выпрямителя 30A * 3, модулем управления мониторингом * 1; с управлением зарядкой батареи;
|
|
Часть распределения энергии: Вход переменного тока: выключатель DZ47-63/4 C63 63A/4P*1; трехфазный переменный молниезадерживатель класса C 20~40KA; выход переменного тока: выключатель DZ47-63/2 C32 32A/2P*1; наземный терминал*1;Определитель молнии класса C постоянного тока 20~40KA 1P*1; выход постоянного тока: первичное отключение питания: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2; вторичное отключение питания: DZ47-63/1 C16 16A/1P*2;
|
|
3
|
Распределитель электроэнергии
|
3U
|
19-дюймовый 3U высокий встроенный каркас, вход AC380V, 63A/4P×2 (вход AC, вход масляного двигателя + механическое соединительное устройство), трехфазный молниезащититель класса B×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P×1, трехстворчатый разъем х1, первый ряд х1, нулевой ряд х1.
|
|
4
|
Литийная батарея
|
3u100AH
|
эквивалент 20 кВт·ч
|
|
5
|
УВС
|
3 кВА
|
1.Вход AC220V, выход DC220V
2.Установка на стеллаже
3.3у высота
|
|
6
|
Кондиционер
|
500 Вт
|
На передней двери
|
Центры обработки данных
Случай использования: хранит серверы, источники питания и сетевое оборудование
Преимущества:
19-дюймовая совместимость с стойками обеспечивает беспроблемную интеграцию со стандартным оборудованием центра обработки данных.
Теплоизоляция (< 0,472 Вт/ ((m2·K)) поддерживает оптимальную температуру работы.
Заземление медного автобуса повышает электрическую безопасность.
Промышленная автоматизация
Случай использования: защищает и организует ПЛК, системы управления и энергораспределительные агрегаты в промышленных условиях.
Преимущества:
Устойчивая 1,5 мм оцинкованная конструкция выдерживает суровые промышленные условия.
Противоугонная конструкция (встроенная дверь и замок) обеспечивает безопасность критического оборудования.
Прохладительный вентилятор (необязательно) предотвращает перегрев в условиях высокой температуры.
Системы возобновляемой энергии
Случай использования: Инверторы, батареи и системы управления энергией для солнечной или ветровой энергетики.
Преимущества:
Степень защиты IP65 делает его подходящим для использования на открытом воздухе в фермах с возобновляемой энергией.
Конструкция входа кабеля (снизу внутрь и наружу) упрощает проводку и обслуживание.
Покрытие порошковым покрытием RAL7035 обеспечивает коррозионную стойкость для долгосрочной долговечности на открытом воздухе.
Наружное распределение электроэнергии
Случай использования: используется в наружных системах распределения электроэнергии для жилых, коммерческих или промышленных зон.
Преимущества:
Высокий уровень защиты (IP65) обеспечивает надежную работу при любых погодных условиях.
Логотип "Опасность электричества" и средства защиты от кражи повышают безопасность и безопасность.
32U раковины пространства позволяет для масштабируемых распределения энергии настройки.
