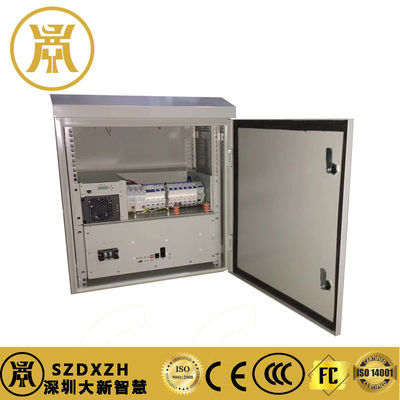

Размеры стенной системы питания WPS30000-150/150 (высота * ширина * глубина) составляют 700 мм * 580 мм * 350 мм.
Он состоит из распределительного блока переменного тока, мониторингового блока, модуля выпрямителя и распределительного блока постоянного тока, и может быть установлен на полу, на стене, на столбе и другими способами.модуль с встроенным вентилятором для принудительного рассеивания тепла, IP55, встроенная система контроля температуры. Предоставьте место для установки одного набора ферроэлектрических батарей 50AH или четырех свинцово-кислотных батарей 38AH.

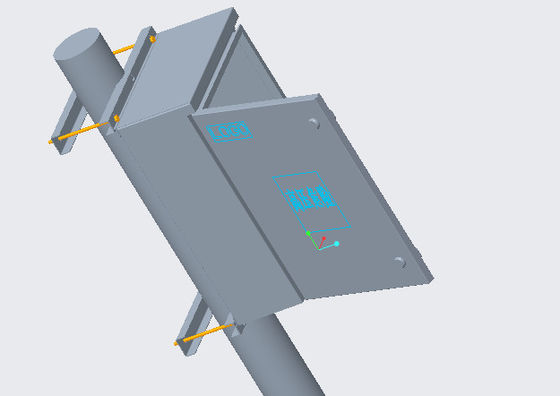

Настенный монтаж DX-P-150A-50AH используется в системах связи с максимальной общей мощностью 150 А, подходящих для установки на стену, на полу, на столбе и других методах установки.Он интегрирует коммуникационное питание., распределение AC/DC, контроль температуры, мониторинг, защита от молнии и функции системы заземления и имеет полное управление батареей,такие как функция защиты батареи от низкого напряжения и функция снятия нагрузкиОн может достичь компенсации температуры, автоматического регулирования напряжения, ограничения тока, расчета емкости батареи, онлайн-тестирования батареи, энергосбережения во сне и других функций.Проектирование сети энергосистемы, обеспечивающий множественные коммуникационные интерфейсы, такие как RS232/RS485 и сухие контакты, гибкую сетевую связь, удаленный мониторинг и беспилотную работу.Он имеет полную конструкцию защиты от молнии как для переменного тока, так и для постоянного тока., а также комплексные функции защиты от неисправностей и сигнализации о неисправности. Работа и обслуживание передней части энергосистемы.и подходит для ситуаций, когда электрическая сеть сильно колеблется, такие как базовые станции, малые и средние биржи, спутниковые связи и передача данных
Вход системы направляется в вход модуля выпрямления через выключатель 63A/2P. Для защиты от молнии на входном конце используется параллельная защита от молнии на уровне AC C.
Модуль выпрямителя работает параллельно, и его выход постоянного тока соединен через шину для питания двух резервных батарей и постоянного тока.предоставление пользователям возможности управления включением/выключением для каждой нагрузки и защиты от перегрузки и короткого замыкания.
При нормальных условиях системы,различные параметры модуля выпрямления и распределительного блока контролируются модулем мониторинга и работают в соответствии с заранее определенными параметрами или командами пользователя;В случае отказа от питания, система переходит на питание от батареи.Когда напряжение батареи падает до точки отключения напряжения, модуль мониторинга управляет контакттором отключения питания для работы и отключения нагрузки; когда напряжение батареи падает до точки напряжения защиты батареи,Модуль мониторинга контролирует действие вторичного контактора отключения, отключая связь между энергосистемой и батареей, защищая батарею от чрезмерного разряда.При восстановлении питания внешней сети и возобновлении работы модуля выпрямленияМодуль мониторинга может обнаружить и контролировать рабочее состояние всей системы распределения электроэнергии.Пользовательские команды могут быть выпущены через клавиатуру на панели модуля мониторингаРабочее состояние и параметры системы могут быть отображены на LCD-экране модуля мониторинга, на локальном ПК-бакенде и на дистанционном центральном управляющем зале..Система может собирать различные переменные окружающей среды, включая дым, дверные магниты, погружение в воду, температуру и влажность, путем настройки соответствующих датчиков.
Схема мониторинга: Мониторинг портов RS485 в северном и южном направлениях, сухие контакты и обнаружение аккумуляторных элементов (необязательно) все приводит к панели мониторинга
Способ работы и технического обслуживания: перед обслуживанием модуль выпрямителя может быть заменен на горячем.
