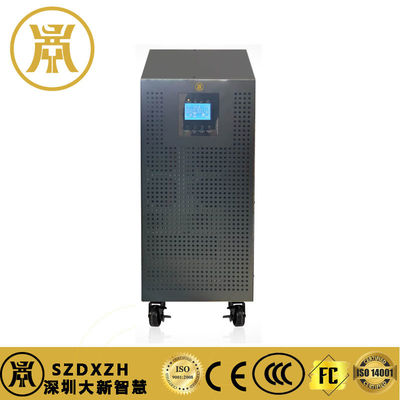

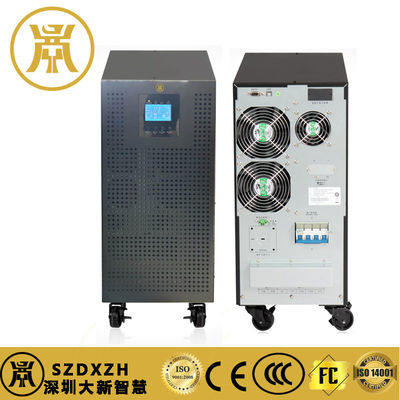

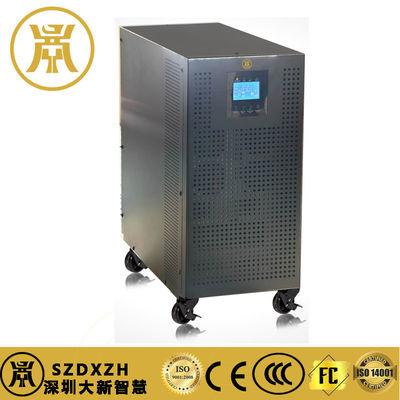

Система высокочастотного трехфазного УПС для бесшовной защиты питания и стабилизации напряжения

Модель

3H1 5 KL

Мощность

15000ВА / 12000Вт

Ввод

Диапазон напряжения

190-520VAC (3 фазы) 50% нагрузки

305-478VAC (3 фазы) 100% нагрузки

Диапазон частот

Система 46 Hz ~ 54 Hz @ 50 Hz

Система 56 Hz ~ 64 Hz @ 60 Hz

Фаза

Трехфазное заземление

Фактор мощности

0,99 при 100% нагрузке

Выпуск

Фаза

Однофазный (живой провод + нейтральный провод + заземление)

Выходное напряжение

208/220/230/240ВАК

Диапазон напряжения переменного тока

± 1%

Диапазон частот (диапазон синхронизации)

Система 46 Hz ~ 54 Hz @ 50 Hz

Система 56 Hz ~ 64 Hz @ 60 Hz

Диапазон частот (режим с батареей)

50 Hz ± 0,1 Hz или 60 Hz ± 0,1 Hz

Перегрузка

Главный режим

100%~110%: 10 минут; 110%~130%: 1 минута; >130%: 1 секунда

Перегрузка, перейти на режим обхода.

Режим с аккумулятором

100%~110%: 30 секунд; 110%~130%: 10 секунд; >130%: 1 секунда

Перегрузка, перейти на режим обхода.

Соотношение пиковых токов

3Максимально 1

Гармоническое искажение

2 % @ 100% линейной нагрузки; 5 % @ 100% нелинейной нагрузки

Время переключения

Онлайн ← →Акумулятор

0 мс

Инвертор← → Байпас

0 мс

Инвертор ← → ECO

< 10 мс

Фактор выходной мощности

0.8

Параллельная мощность

Поддерживает до 3 единиц параллельно (не поддерживается распространенными моделями)

Форма волны

Чистая синусная волна

Режим инвертора

IGBT

Метод контроля

MCU+DSP

Эффективность

Режим AC

> 89%

Режим с аккумулятором

> 8 8 %

Длительное время работающая машина (количество батарейных элементов регулируется на заводе)

Модель

Зависит от конфигурации батареи

Номер

16 - 20

Ток зарядки (максимальный)

8.0A ± 10%

Напряжение зарядки

273 VDC ± 1% (на основе 20 батарей)

Показывать инструкции

ЖК

Визуально отображать размер нагрузки, емкость батареи, режим переменного тока, режим батареи, режим обхода, указание на неисправность и т. д. с помощью изображений

Выходное напряжение, частота, возможности обхода, функция ECO, ток зарядки, время разряда и т. Д. можно регулировать через меню отображения на экране

Внешний вид

Длинная удлинительная машина

Размеры, глубина х ширина х высота (мм)

592X250X576

Чистая масса ((kg)

40

Условия окружающей среды

Рабочая температура

0 ~ 40°C (длительность работы батареи сокращается в условиях > 25°C)

Рабочая влажность

< 95% без конденсации

Операционная высота

< 1000 м

шум

Меньше 60 дБ @ 1 метр

Управлять

Интеллектуальный RS-232 или USB

Поддерживает Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix и MAC

Факультативный SNMP

Поддерживает управление питанием через менеджер SNMP и веб-браузер
